Вступление
6 октября 2026 года Creative Composites Group (CCG) представила стеклопластиковую конструкционную балку 8F7. Профиль имеет трубчатое сечение с полками и предназначен для кровельных прогонов, прогонов и других конструкционных применений. Согласно продуктным материалам CCG, масса изделия примерно на 15% ниже, чем у стеклопластиковой двутавровой балки, и примерно на 30% ниже, чем у стальной широкополочной балки. В статье рассмотрены основание для такого сравнения, конструктивные особенности продукта и параметры, которые нужно проверить перед закупкой и инженерным выбором.
I. Что именно было представлено 6 октября
8F7: первый на рынке трубчатый профиль с полками
Производитель — Creative Composites Group (CCG), по собственным данным, крупнейший производитель конструкционных композитов в США со штаб-квартирой в Хьюстоне. Новинка выпускается под брендом Enduro Composites и включена в линейку строительных профилей TuffSpan, в которой уже были пултрузионные профили.
Конструктивное отличие — в форме. Это не двутавр, а две полки, соединённые круглой трубой. Труба выполняет роль стенки и образует замкнутое сечение, поэтому профиль сопротивляется не только изгибу, но и кручению. Отсюда и заявленная производителем боковая устойчивость: при высоких нагрузках не требуются боковые опоры и тяжи, тогда как стальные балки обычно нуждаются в обоих решениях.
CCG называет изделие первым в мире пултрузионным профилем такого типа; это позиционирование основано на материалах производителя. Формулировка принадлежит самому производителю — на момент публикации мы не нашли аналогичного серийного профиля в продуктовых линейках других пултрузионных заводов.
Три ключевых параметра для проверки при закупке
Из всего пресс-релиза дистрибьютору достаточно запомнить три цифры, остальное — выводы.
-
15% — на столько изделие легче стеклопластиковой двутавровой балки при аналогичном применении.
-
30% — на столько изделие легче стальной широкополочной балки (WF) при сопоставимой или более высокой несущей способности.
-
6,35 мм (1/4 дюйма) — непрерывная толщина стенки, одинаковая по всей длине, без утолщённых участков и переходных зон.
Последняя цифра выглядит технической, но фактически относится к монтажу. Равномерная толщина стенки означает, что соединительные пластины и уголковые крепления устанавливаются без подгонки; кроме того, профиль можно монтировать полками вверх и вниз — полки симметричны. Приведённые цифры взяты из материалов CCG о продукте и не являются результатами независимых испытаний в данной статье. Разницу в массе 15% и 30% следует понимать с учётом объекта сравнения и проектных условий, принятых производителем; 6,35 мм — заявленная производителем непрерывная толщина стенки. Перед использованием в проекте или для коммерческого предложения следует дополнительно сверить соответствующие чертежи и техническую документацию.
Резка на месте без огневых работ и требования BABA в США
Конструкция с непрерывной толщиной стенки 1/4 дюйма упрощает применение соединительных пластин и уголковых креплений; монтаж возможен как полками вверх, так и полками вниз. Но стеклопластик (FRP) действительно меняет скорость и безопасность монтажа: по данным CCG, 8F7 можно резать механической пилой, без сварки или термической резки. В некоторых промышленных проектах реконструкции это может упростить оформление разрешений на огневые работы и координацию на площадке. Однако при выполнении работ всё равно необходимо соблюдать требования безопасности на площадке, контролировать пыль и использовать средства индивидуальной защиты.
— Блейк Хегер, вице-президент CCG по промышленным продажам и OEM (перевод по пресс-релизу CCG).
Отсутствие огневых работ — не мелочь. На действующем предприятии для сварки и резки угловой шлифмашиной требуется разрешение на огневые работы, ограждение зоны и пожарный надзор.
CCG сообщает, что продукция линейки TuffSpan производится в США и соответствует заявленным требованиям BABA (Build America, Buy America). Для проектов, на которые распространяются соответствующие закупочные правила, покупателю всё равно следует проверить страну происхождения продукта и комплект подтверждающих документов применительно к конкретному проекту. CCG также публикует информацию о сертификации завода по ISO 9001:2015; перед закупкой рекомендуется проверить соответствующие сертификаты и область их действия.

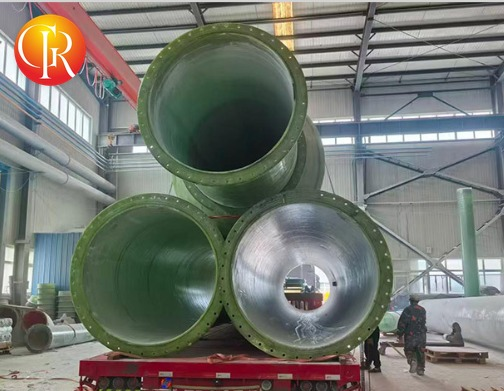

Рис. 1. Крупногабаритная стеклопластиковая обечайка с фланцами перед погрузкой. Цельноформованная конструкция, фланцы болтовые.
Сравнение параметров, влияющих на цену
Параметры стеклопластика в таблице являются отраслевыми справочными данными и не представляют все фактические или гарантированные значения 8F7; по собственным характеристикам 8F7 следует ориентироваться на официальную техническую документацию производителя и соответствующие данные испытаний.
В таблице приведено сравнение конструкционных стеклопластиковых профилей и углеродистой стали. Для FRP взят общий диапазон пултрузионных профилей класса E23 (EN 13706-3); для стали — обычные марки S235–S355.
| Параметр | Стеклопластиковая балка | Стальной двутавр |
|---|---|---|
| Плотность материала | 1,8–2,0 г/см³ | 7,85 г/см³ |
| Масса при равной нагрузке | на 30% легче (данные CCG) | базовая |
| Коррозия в агрессивных средах | не подвержена | требует защиты |
| Защитное покрытие и обслуживание | не требуется | требуется окраска или цинкование, причём повторно |
| Теплопроводность | 0,3–0,5 Вт/(м·К) | 45–58 Вт/(м·К) |
| Электропроводность | диэлектрик | проводник |
| Резка и подгонка на месте | механическая пила, без нагрева | сварка, термическая резка |
| Боковые опоры при высоких нагрузках | не требуются (конструкция 8F7) | требуются боковые опоры и тяжи |
Плотность материала — один из факторов, влияющих на собственный вес конструкции, но по ней нельзя в одиночку рассчитывать массу всей балки. Форма сечения, толщина стенки и проектная нагрузка также важны. Заявленная CCG разница в массе 30% основана на конкретных данных сравнения компании со стальной балкой и не должна напрямую переноситься на все стальные балки или все проекты.
Масса, логистика и стоимость монтажа
Для дистрибьютора «30% массы» — не абстракция. Это ответ на вопросы: сколько балок поместится в машину, сколько весит один подъём, сколько человек нужно в бригаде и потребуется ли на площадке кран.
При сопоставимых требованиях к несущей способности меньшая масса элемента может снизить нагрузку на транспорт, перемещение на площадке и подъём. Возможность ручной переноски и необходимость грузоподъёмной техники всё равно следует определять по массе одного элемента, длине, высоте монтажа и требованиям безопасности на площадке.
Второй эффект — скорость. Профиль можно резать на месте обычной пилой по металлу или циркулярной пилой с твердосплавными зубьями: механическая резка позволяет не организовывать для этой операции сварку или термическую резку, но конкретный порядок работ всё равно зависит от требований управления площадкой. При резке также следует учитывать контроль пыли, выбор инструмента и защиту персонала.
Коррозия, теплопередача и электроизоляция
В отличие от углеродистой стали, стеклопластиковые профили не подвержены электрохимической коррозии, характерной для стали, поэтому в подходящих условиях эксплуатации можно снизить зависимость от антикоррозионных покрытий. Однако долговечность всё равно зависит от системы смолы, температуры, ультрафиолета, контактирующей среды и узлов соединений. Конкретные требования к обслуживанию следует определять по технической документации производителя и фактическим условиям проекта.
Доступны две смолы: изофталевая полиэфирная и винилэфирная. Если 8F7 предлагается с разными смолами, выбор следует делать по фактической контактирующей среде, концентрации, температуре и условиям эксплуатации. Винилэфирная смола может иметь преимущества в некоторых агрессивных средах, но конкретную область применения всё равно нужно сверять с данными производителя по химической стойкости. Применимость изофталевой полиэфирной смолы также следует подтверждать по условиям проекта.
Теплопроводность FRP составляет 0,3–0,5 Вт/(м·К), стали — 45–58. Для ограждающих конструкций это означает, что в узлах не требуется терморазрыв: производитель прямо указывает, что 8F7 не нуждается в материалах для терморазрыва, блокирующих теплопередачу. Более низкая теплопроводность помогает снизить риск тепловых мостов. Однако возможность отказа от отдельной термоизоляционной конструкции следует оценивать с учётом полного узла кровли или стены, схемы утепления и риска конденсата.
Стеклопластиковые профили обладают электроизоляционными свойствами, поэтому могут быть востребованы рядом с некоторыми электротехническими объектами. Однако конкретное применение должно соответствовать требованиям проектирования и электробезопасности; нельзя судить о безопасности всей монтажной схемы только по изолирующим свойствам материала. По данным CCG, индекс распространения пламени для 8F7 не превышает 25. Перед публикацией следует проверить соответствующие протоколы испытаний и убедиться, что результаты относятся к данной модели изделия и её конкретной конструкции.

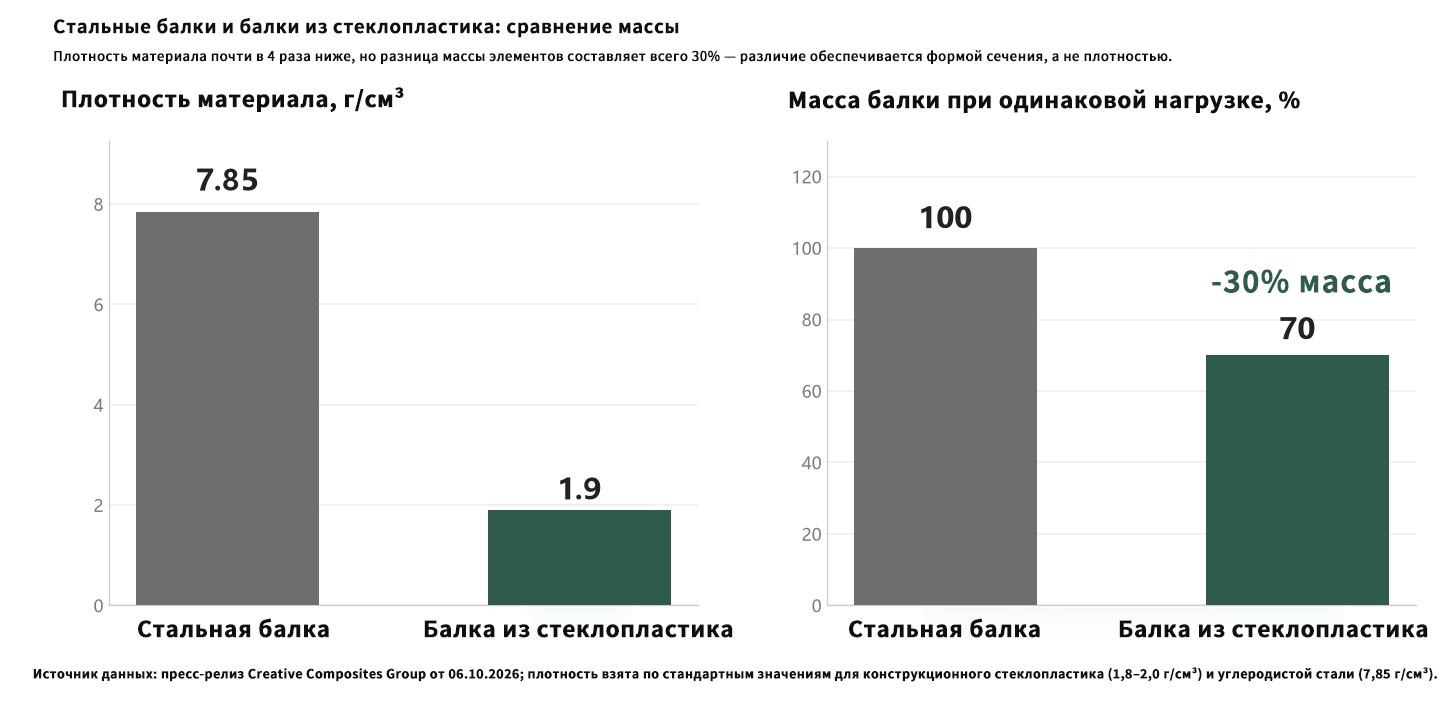

Сравнение массы стальной и стеклопластиковой балок
-
Плотность материала, г/см³: стальная балка — 7,85; стеклопластиковая балка — 1,9.
-
Масса балки при равной нагрузке, %: стальная балка — 100; стеклопластиковая балка — 70; −30% массы.
Рисунок 2. График сравнения массы.
III. Области применения и рекомендации перед заказом
Несущие конструкции, прогоны и вторичные элементы
Перечень от производителя короткий и конкретный: кровельные и междуэтажные балки, стойки стен-экранов, опоры крышек резервуаров, вторичные конструкции быстровозводимых металлоконструкций (PEMB), а также новое строительство и реконструкция зданий из FRP или стали.
Отдельно о монтаже полками вниз. При установке балки полками вниз спринклерные трубопроводы и светильники можно подвешивать непосредственно к полкам — полка сама служит готовой монтажной поверхностью, дополнительные подвесы не нужны.
При применении по кровле это прогон, по стене — стеновой ригель. Разница только в ориентации: одна и та же балка поддерживает кровельный пирог или удерживает стеновые панели.

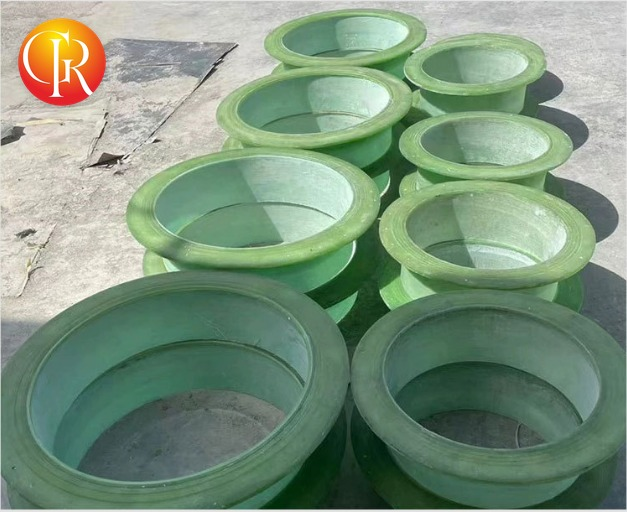

Рис. 3. Стеклопластиковый фланцевый патрубок, хранение партией на складе. Геометрия фланцев в партии одинакова — при монтаже не требуется подгонка.
Переработка минерального сырья, металлообработка и хранение удобрений
У трёх отраслей, названных CCG, есть общее: длительный контакт с агрессивными средами. Обогатительные фабрики, линии травления и гальванизации, склады удобрений — везде, где сталь требует защиты и повторного ремонта покрытий.
Логика проста: в агрессивных средах при выборе материала следует одновременно учитывать первоначальные закупочные затраты, меры защиты, частоту проверок и последующие расходы на обслуживание. Коррозионностойкие свойства стеклопластиковых профилей могут снизить часть потребности в обслуживании, но их экономическое преимущество всё равно зависит от конкретной среды, проектного срока службы, выбора материала и схемы обслуживания проекта.
Для российского рынка это свойство также актуально в хлоридсодержащих средах: солевые склады, цеха с моющими средствами, помещения с высокой влажностью и большими перепадами температур. Там цинковое покрытие приходится восстанавливать каждые несколько лет, а стеклопластик рассчитывают на десятилетия.
-
Запросите в письменном виде толщину стенки и чертёж сечения. Несущая способность трубчатого профиля определяется геометрией, а не плотностью; без чертежа сечения сравнение с двутавром невозможно.
-
Уточните тип смолы. Изофталевая полиэфирная и винилэфирная смолы подходят для разных сред. Подтвердите выбор смолы по типу среды, концентрации, температуре и времени контакта, запросите у производителя данные по химической стойкости. При необходимости получите письменное подтверждение для конкретных условий и внесите требования к материалу в техническую спецификацию.
-
Запросите протокол испытаний на распространение пламени. Цифра «не более 25» должна подтверждаться протоколом, а не только строкой в каталоге.
-
Логистику считайте по массе, а не по объёму. При сравнении совокупных транспортных и монтажных затрат учитывайте массу и размеры одного элемента, схему загрузки, условия разгрузки и требования к подъёму на площадке. Только после расчёта затрат по конкретному проекту можно понять, компенсирует ли меньшая масса разницу в закупочной цене материала.
-
Запросите образец сечения и попробуйте собрать узел на своём проекте. Соединительные пластины и уголковые крепления должны устанавливаться без подгонки — именно здесь появляется экономия времени монтажа.

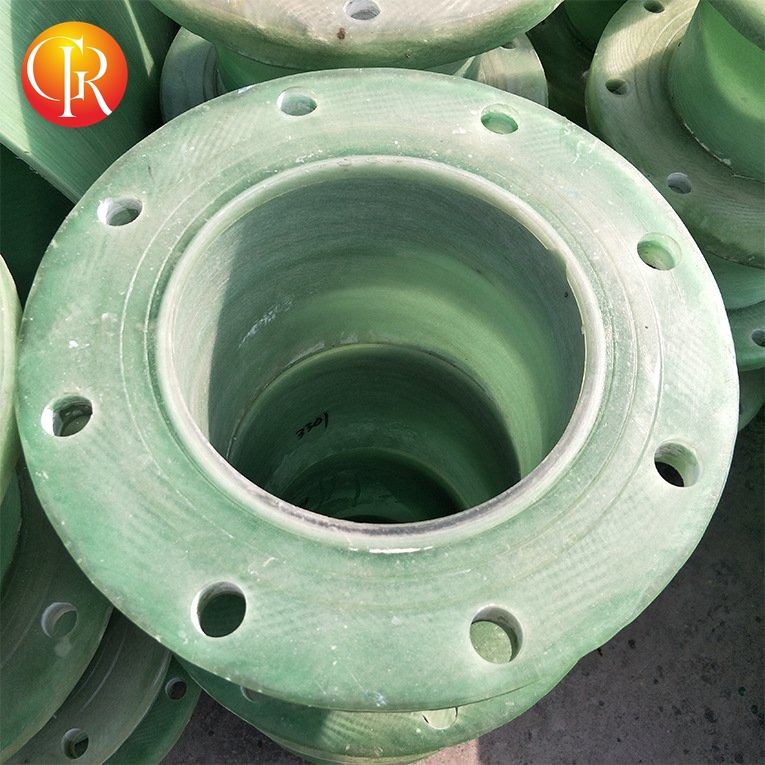

Рис. 4. Крупный план стеклопластикового трубного фланца: болтовые отверстия просверлены по окружности, торцевая поверхность обработана. При таком соединении по всей длине не требуется резиновое уплотнение.
Заключение
8F7 отражает направление рынка композитных строительных конструкций: ценность 8F7 не в повсеместной замене стали, а в том, что в конкретных проектах масса элемента, коррозионная стойкость, теплотехнические требования и способ монтажа включаются в сравнение вариантов. Покупателю следует принимать окончательное решение о применимости стеклопластиковой балки на основе проектных нагрузок, условий эксплуатации, схемы соединений и совокупной стоимости жизненного цикла.
Для дистрибьютора этот аргумент работает не в офисе, а на стройплощадке: балки легче перевозить и быстрее монтировать. Если вы рассматриваете вариант со стеклопластиковыми профилями, предоставьте пролёт, проектные нагрузки и соответствующие чертежи, чтобы мы могли уточнить параметры для выбора и сравнить транспортные, монтажные и эксплуатационные затраты для разных материалов.
Связанные материалы
-
Стеклопластиковые профили для несущих конструкций: сортамент и выбор сечения
-
Замена стального уголка на стеклопластиковый: как рассчитывать узлы
-
Стеклопластиковые анкеры/арматура для фундаментов оборудования: ключевые критерии выбора
-
Коррозия металла в цехах удобрений: как её останавливают композиты
Источники
-
Официальный пресс-релиз Creative Composites Group (Enduro Composites) от 06.10.2026 — businesswire.com
-
Страница продуктовой линейки TuffSpan Purlins & Girts на сайте CCG — creativecompositesgroup.com
-
EN 13706-3. Технические условия на пултрузионные профили (классы E17/E23)
-
ASTM E84. Метод испытания поверхностного распространения пламени строительных материалов
-
ГОСТ 27772-2015. Прокат для строительных стальных конструкций (марки S235–S355)
